環鏈電動葫蘆是一種比鋼絲繩電動葫蘆體積更小、重量更輕的起重設備，在工廠、礦山、倉儲等生產現場應用廣泛。環鏈電動葫蘆比鋼絲繩電動葫蘆結構簡單、安裝操作方便、可靠性高、適用范圍廣。在常見的手拉葫蘆、環鏈電動葫蘆、鋼絲繩電動葫蘆的基礎之上，河南一廠家又設計出了一種更為輕便、實用的10t環鏈電動葫蘆。

這款環鏈電動葫蘆是在10噸HSZ型手拉葫蘆的基礎上改進而成的。主要有以下特點：

1、采用盤式制動電動機替代10噸HSZ手拉葫蘆的手拉鏈部分及制動部分，制動靈敏、準確、可靠。

2、利用行星齒輪減速器進行減速增矩，行星齒輪減速器傳動比大，體積小、質量輕、安全可靠。

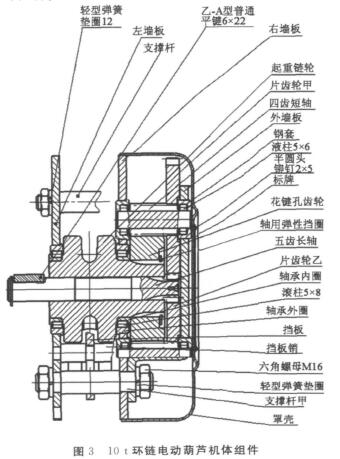

3、利用轉矩限制器防止過載，保護盤式電動機和傳動系列不受損壞，也保證了起重的安全可靠。下圖為此款環鏈電動葫蘆的裝配圖。

這款10t的環鏈電動葫蘆的設計采用高強度起重鏈條、T級強度吊鉤、四方起重鏈輪，采用2組片齒輪與五齒短軸組成的齒輪組同時與中心齒輪嚙合工作，增加了傳動的可靠性、降低了齒輪載荷、縮小了機體尺寸，使產品具有體積小、質量輕、結構緊湊等優點，采用盤式制動電動機替代傳動手拉葫蘆的手拉鏈部分及制動部分，并且利用轉矩限制器防止過載，以保持制動裝置性能良好。外墻板與罩殼制成一體結構，大大增加葫蘆的抗跌落碰撞能力。
