防爆電動葫蘆吊車是工況企業不可缺少的起重機械設備，特別是在易燃易爆的環境中起著非常重要的作用。為了防止因電氣火花引起的事故，防爆葫蘆吊做的厚實笨重，給電器維修增加了不少困難。特別是鉤子的剎車裝置，因采用三相E型電磁鐵（3個線圈），需要確保三相電壓平衡，每相電磁吸力相同，活動軌道平滑，否則常常造成線圈的燒毀。由于該裝置工作頻繁，故障率較高，維修困難。特別是鉤子的剎車裝置，因采用三相E型電磁鐵（3個線圈），需要確保三相電壓平衡，每相電磁吸力相同，活動軌道平滑，否則常常造成線圈的燒毀。由于該裝置工作頻繁，故障率較高，維修困難。特別是易燃易爆的環境中，必須加裝防爆裝置試車，無疑給維修工作增加了難度。

在維修工作中，常發現三相E型剎車電磁鐵變形，原因是電磁鐵動鐵芯經常受到?jīng)_擊，使動鐵芯與靜鐵芯接觸面被撞大，造成動鐵芯的活動導軌受到磨損。一旦卡角動鐵芯的活動導軌面受到磨損。一旦卡角動鐵芯與靜鐵芯吻合面不能很好地接觸，電磁鐵內部將形成較大磁阻，引起線圈產生足以使線圈發熱燒毀的電流，致使電磁鐵線圈燒毀。當3個線圈中任意1個燒毀，電磁鐵吸引力平衡被破壞，另外2個也就很快跟著燒毀，只要將3個線圈同時換掉。這種電磁鐵在設計時因考慮到簡潔，動鐵芯與制動拉桿之間只有一根連桿，極易造成動鐵芯的不平衡使鐵芯被卡主，致使制動電磁鐵線圈發熱燒毀。在易燃易爆場所更換線圈時，必須裝上防爆裝置才能試車，這時無法觀察到鐵芯的動作情況，常常造成返工。

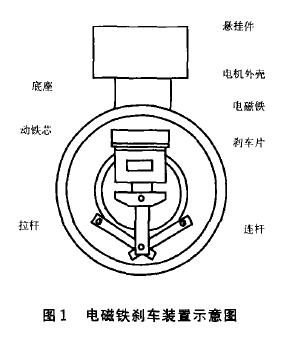

為了克服電磁鐵線圈經常燒毀的問題。經過仔細觀察發現，如果將制動剎車調節到佳狀態時，制動拉桿的力約在68.6~78.4N之間，完全可以用MQI-5131型，吸引力為78.4N、行程為25cm的牽引電磁鐵來代替原有的三相式E型電磁鐵。按圖1先將原來固定三相電磁鐵的底座加寬60cm，然后按電磁鐵底板的尺寸鉆孔，把電磁鐵倒裝上去。為防止電磁鐵的活動鐵芯超行程滑脫出來。

在牽引電磁鐵活動鐵芯與制動器連桿之間，按圖2的尺寸重做一個。固定好電磁鐵后就可以把連桿與動鐵芯用鋼稍固牢。

改造后經過長期使用，再未發生過線圈燒毀的事故，既保證了設備的正常運行，又保證了使用場所的安全，并且大大減少維修量，同時降低了成本。
