螺旋千斤頂屬于千斤頂中很常見的一種，是由人力通過螺旋副傳動螺桿或螺母套筒作為頂舉件。普通螺旋千斤頂靠螺紋自鎖作用支持重物,構造簡單,但傳動效率低,返程慢。自降螺旋壬斤頂?shù)穆菁y無自鎖作用,裝有制動器。放松制動器,重物即可自行快速下降,縮短返程時間,但這種千斤頂構造較復雜。螺旋千斤頂能長期支持重物,最大起重量已達100噸,應用較廣。

下部裝上水平螺桿后,還能使重物作小距離橫移。

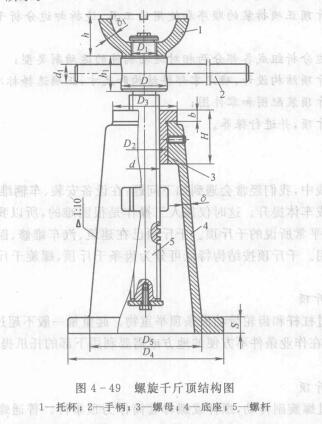

螺旋千斤頂，又稱機械式千斤頂，主要由托杯、底座、螺母、螺桿、手柄等組成。其結構圖如圖4-49所示。

螺旋千斤頂?shù)墓ぷ髟恚郝菪Ы镯斃寐菪齻鲃觼眄斨匚?，是機械安裝或汽車修理常用的一種起重或頂壓工具。工作時，絞杠穿過螺旋桿上部的圓孔中，轉動絞桿，螺桿通過螺母的螺絞上升而頂起重物。螺母鑲嵌在底座里，用螺釘固定。在螺桿的球面形頂部套一個頂墊，為防止頂墊隨螺桿一起轉動時不脫落，在螺桿頂部加工一個環形槽，將一緊定螺釘?shù)亩瞬可爝M(jìn)環形槽鎖定。
