(1)設計概述

電動葫蘆設置導繩器的主要目的是保證卷筒上的鋼絲繩能順卷筒的繩槽排列而不產生亂繩現象;同時與限位器配合動作,保證起升行程終點的安全限位。原設計為CD型,是我國生產最多的一種型式。

(2)使用情況及故障原因

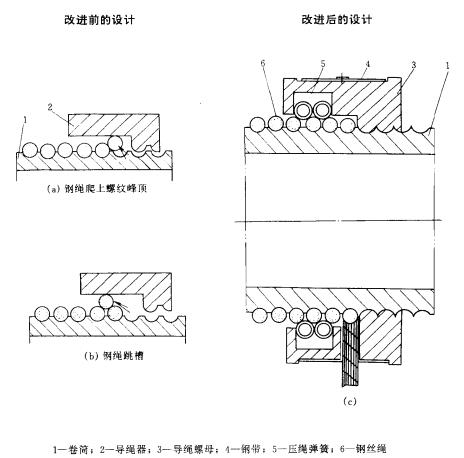

空鉤使用時,亂繩現象較嚴重,必須掛上重物才能不亂繩。當導繩器軸向移動時,鋼繩先爬上螺紋峰頂(如圖a所示),擠壓導繩器內壁而擴大導繩器與卷筒的偏心,最終導致跳槽(如圖b所示)

(3)改進措施及效果

新型導繩器是用鋼帶(見圖c)把五塊導繩螺母連成一體的柔性環,導繩螺母內壁有矩形截面環槽,槽內有壓繩彈簧,彈簧緊箍在卷筒上的鋼絲繩上。當卷筒旋轉時,壓繩彈簧在槽內隨卷筒一起旋轉,同時又隨導繩螺母一起作軸向移動(導繩螺母不轉動)。該結構使鋼繩在無拉力狀態下排出時,僅出繩口一圈鋼繩是松的,但第二圈被彈簧箍緊,阻止了鋼繩繼續松開,鋼繩隨卷筒旋轉,防止了亂繩和跳槽。
