本工程爬架體系規模較大，為降低組裝難度，采用分兩節安裝的方法：先進行底部6m架體組裝，按照裝配順序逐步組裝；然后進行上部架體組裝，從結構轉角處端部開始組裝，在地面將底部架體單元組裝完成再進行吊裝。

3.3.1 地面組裝

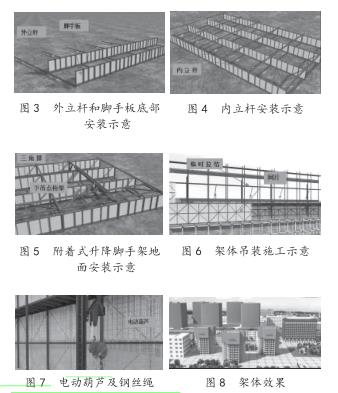

第一步，在平整的地面放置外立桿，沿高度每2.0m安裝腳手板（如圖3所示）。第二步，當腳手板布置完成后，在腳手板的另一端，外立桿相對應的位置布置內立桿（如圖4所示）。

第三步，在內立桿處安裝導軌及水平桁架，用三角撐連接內外立桿并用螺栓固定。在導軌下

節立桿的側面安裝下吊點桁架，完成地面安裝（如圖5所示）。

3.3.2 架體吊裝

用鋼管在架體與結構間做臨時拉結措施，然后用網片密封架體，網片之間采用專用網片連接

件連接，如圖 6 所示。

地面組裝好的架體，通過現場塔吊到搭設好的找平架上，并做好臨時拉結措施，然后進行第

二組架體腳手架與第一組架體對接，安裝外部密封網，本工程的密封網為厚 0.6mm的鋼板，通過專用網片進行連接。吊裝時塔吊工作最大半徑為 60m，R=60m 時起重噸位為3T，吊裝最大架體單元為 9m×0.6m，9m×0.6m 最大架體重量為1109.58kg=1.109T。

3.3.3 接高架體

待第二層主體結構混凝土澆筑完畢后，安裝第一層防墜附墻支座，并使頂撐鎖定器鎖住導軌，

待第三層主體結構混凝土澆筑完畢后，安裝第二層防墜附墻支座，同時吊裝接高架體，對接上下立桿，并做好臨時拉結措施，同理安裝上部架體外部密封網，待第四層主體結構混凝土澆筑完畢后，安裝第三層防墜附墻支座，并使頂撐鎖定器鎖住導軌，在導軌上節立桿的側面，安裝上吊點桁架，安裝重力傳感器和附墻掛件。

當最上層混凝土澆完且強度達到 C15 后方可安裝附墻支座及提升設備。待主體混凝土結構脫模后，從導軌的臨時固定處，將固定導向座移至穿墻螺桿處，接著安裝 M30 的穿墻螺桿，穿墻螺桿的兩側各有一個方墊片和彈簧墊片加雙螺母緊固，墊片不小于 100*100*10(mm)，擰緊所有螺母后，兩側外露絲扣不得少于3扣。

3.3.4 安裝升降系統

在架體指定位置懸掛電動葫蘆及鋼絲繩，把鋼絲繩繞過底部滑輪，通過附墻掛件將其固定在

建筑結構上，附墻掛件采用M30的穿墻螺栓固定，位于附墻支座下方。固定電動葫蘆電源線，安裝電動葫蘆及鋼絲繩（如圖7所示）。

3.3.5 安裝控制線路

配電線路安裝需由專業電工依設計標準要求完成。每組架體配置一臺主控箱，每榀主框架配

置一臺分控箱，電纜線沿架體周長設置并在組與線交接處富余8米，以便架體提升時使用

。葫蘆電機型號一致、相序相同，每次提升時爬架葫蘆鏈條預緊，架體提升時分控箱打開，主控箱同時送電，以保證架體同步提升，架體效果見圖8.

3.4爬架體系拆除

本工程爬架體系規模較大，拆除工作量也較大。為保證拆除的安全性，避免破壞影響下次使用，需嚴格遵循從頂部逐步向下拆除的原則，先拆除安全網、鋼網腳手板、擋腳板等；再拆除頂部拉結、立桿、導軌；接著拆除控制箱和電動葫蘆；然后拆除上部上吊點裝置；最后拆除上部附墻支座[9]。當拆到架體最后一步時，可通過塔吊將預拆除部分吊好，拆除架體和結構的連接，通過塔吊將架體放到地面逐步拆除其余部分。
