1、概況

直徑 6.28m 盾構機及部分附屬設備主要包括：前盾、中盾、刀盤、盾尾、管片安裝機、螺旋輸送機、后配套臺車等設備。盾構機吊裝工藝趨于成熟，通常盾構機吊裝主力機械主要分為履帶式起重機和汽車式起重機，履帶式起重機又分為帶固定副臂和不帶固定副臂的兩種。不管使用怎樣的機械，其盾構機主體吊裝工藝基本一致，而后配套臺車數目多，吊裝周期相對主體來說較長，其吊裝工藝簡化和改進對整個盾構機拆組裝都有極其重要的意義，對于沒有固定副臂的履帶吊和汽車吊或站位不在端頭的吊裝井口，都需要一種新的吊裝工藝去解決吊裝工藝問題，此時，電動葫蘆在盾構機吊裝工藝中的運用就因應而生。

2、電動葫蘆參數選型和試驗

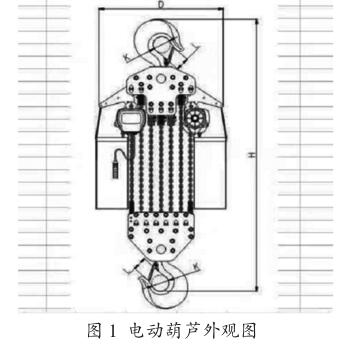

根據直徑6.28m盾構機后配套設備常規重量（最重通常為帶電機的1#或2# 拖35t左右），確定電動葫蘆噸位為30t（滿足最大設備重量吊裝即可；市場上電動葫蘆主要分為常規環鏈帶鉤頭式和鋼絲繩式，結合電動葫蘆使用實用性及施工人員意見最終確定了采用環鏈鉤頭式的；電動葫蘆鏈條長度有6m和8m兩種規格，從經濟性和使用效率上分析，根據常規后配套臺車長度和常規吊裝井口深度確定后配套臺車下井或出井時所需打斜的角度，來確定鏈條長度6m即可滿足施工要求；最后對電動葫蘆電線進行加長，電線場地大于井口深度和常規電箱到井邊距離之和且有足夠余量，并有專用線盒保護，這樣電動葫蘆參數選型就可以確定下來了。如圖1所示：

從廠家拿到電動葫蘆現貨之后，依據電動葫蘆自檢報告來逐項對電動葫蘆進行驗收檢驗，依據電動葫蘆使用和保養說明書對施工人員進行電動葫蘆培訓，使施工人員了解電動葫蘆使用規范和方法，明確電動葫蘆使用過程中嚴禁事項。

以上是關于電動葫蘆在盾構機吊裝工藝中的研究與應用的上半部分內容，后面我們會介紹到后面的內容，敬請關注。
