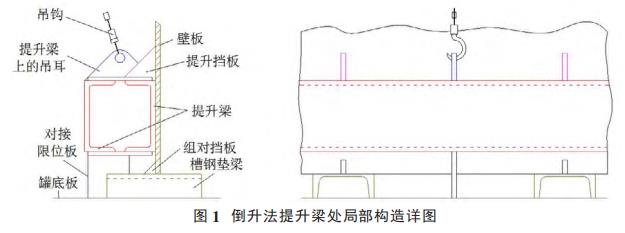

往常施工時，將提升吊耳直接焊接在壁板上，該方式常導致吊耳處壁板拉應力過大而變形。本項目采用設置提升梁焊接吊耳的方法。即在壁板下部設置由兩根[30a槽鋼對扣而成的提升梁，兩側按間距 1m 加綴板焊接而成，提升梁卷弧成外緣與罐體內徑相同的弧形。提升梁分成數段，每節提升梁對應安裝 2 根提升立柱。在提升梁的綴板上焊接壁板對接的限位鋼擋板。提升梁上的吊耳焊接在提升立柱的正下方。在吊耳兩側各 1m 長度內的提升梁增設綴板加強。提升梁采用龍門卡具連接儲罐壁板。龍門卡具設置位置不宜距吊耳太近，以免壁板受拉變形，距離太遠則易使提升梁扭曲變形。提升梁處局部構造見圖 1所示。

提升機構由提升立柱、中心柱、焊罐電動葫蘆及平衡繩構成。

提升立柱采用鋼管制作，頂部焊有吊耳，柱底焊有柱腳，柱腳再與儲罐底板焊接固定。提升立柱沿儲罐內側圓周均勻布設。提升立柱的斷面尺寸及立柱數量根據施工需要及承載驗算而定。立柱盡量靠近罐壁而立，但需確保電動葫蘆不與罐體結構相觸碰。立柱垂直安裝，當柱腳與儲罐底板有空隙，用加墊薄鋼板契緊后焊接固定。平衡繩為拉緊在提升立柱與中心柱、相鄰提升立柱之間的鋼絲繩，其起到平衡提升立柱水平分力的作用。在通過平衡繩的聯結，使提升機構形成了受力封閉的整體。本項目平衡繩采用 D19 鋼繩，平衡繩與中心柱之間設置 M25 花籃螺栓以張拉平衡繩及調節平衡繩長度。以確保提升立柱的垂直度。
