由于按鈕控制的原因，電動葫蘆起重機吊運時的最大特點是離地起吊和下降落地時都會采用點動控制方式來完成搬運任務，對于非變極調速、非變頻的電動葫蘆起重機來說，在這兩個瞬間極易產圖4-49電動葫蘆外觀生電氣沖擊帶來機械沖擊現象。對采用普通接觸器按鈕控制（以下簡稱接觸器控制的起重機）和變頻器按鈕控制（以下簡稱變頻器控制的起重機）兩種不同控制形式的電動葫蘆起重機進行吊載試驗。

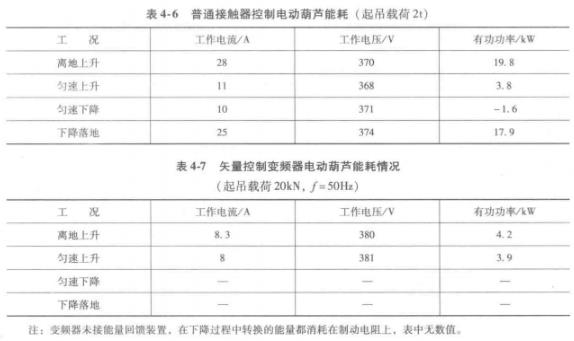

    被測電動葫蘆基本參數：額定起重量5t；額定起升速度8m/min；電動機額定功率7. 5kW。試驗工況：起吊2t載荷提升至2m。測試其離地上升和下降落地時的瞬態沖擊電流、瞬態沖擊功率和勻速上升和下降時的穩態工作電流和穩態有功功率，其測試數據見表4-6和表4-7。表4-6普通接觸器控制電動葫蘆能耗（起吊載荷2t）由表4-6可以看出，起重機在做勻速上升運行時的電機工作電流11A，有功功率3. 8kW，勻速下降時的工作電流10A，有功功率-1.6kW。而在離地上升或下降落地點動時的沖擊電流的峰值分別為28A和25A，分別為穩定運行時的2.8倍和2.5倍；沖擊功率的峰在下降穩態過程中機械勢能轉換成電能的一部分消耗在電動機的各種損耗上，剩余部分1. 6kW反饋給電網。在升、降點動的瞬間會帶來極大電流沖擊，導致電動機的瞬時功耗增大，電動機溫度急劇上升，極不利于電動機的使用壽命。其總等效功率為6. 87kW。

    由表4-7可以看出，采用變頻器控制后，起吊離地瞬間點動操作時的工作電流為8.3A，有功功率為4. 2kW，與勻速上升時的工作電流8A和有功功率3.9kW相差無幾，這說明起動過程平穩，消除了電流沖擊現象，基本沒有沖擊電流，與普通接觸器控制方式相比，電流沖擊現象和機械沖擊現象都大為減少。在沒有能量反饋裝置時，下降過程中的機械勢能轉化成電能，其一部分用于電動機及傳動部分的損耗，剩余部分消耗在變頻器的外接電阻上，所以在下降過程中電動機的電流、電壓、功率均不體現。其等效功率為3. 94kW，由此可見，普通接觸器控制方式造成的沖擊給電動機帶來的功率損耗為2. 93kW，變頻器控制所帶來的節電率可達42. 65%。
