前幾年有一個著名的大廈叫浙海大廈，高33層，地下1層，是寧波市在建高的建筑物。在這個主體結構工程中，采用電動整體提升外腳手架。這其中需要用到托架、拉桿、鋼管以及爬架電動葫蘆、控制臺等。

根據建筑物外形特點和施工需要，確定提升架平面布置方案，具體提升架搭設如下：

1、搭設托架應先找平，這是本工序的關鍵，然后加臨時支撐，再用螺栓使其與建筑物連接牢固，后架設承重桁架和鋼管腳手架。

2、承重桁架的上、下均為雙鋼管，下弦跨中不宜有接頭，如果需要接頭，應電焊或用法蘭連接。端部斜腹桿應是坡向承力架，不得反裝，非對稱式的中間節間斜腹桿可任意坡向。桁架上、下弦均應設水平剪刀撐，以增強側向穩定。

3、提升橫梁和爬架電動葫蘆用人工倒鏈向上翻升，再依靠預埋螺栓和拉桿與建筑結構聯接。電控柜可利用塔吊一次性就位，至于提升架第三作業層上，用輕質隔板搭設防雨操作間。

4、提升架作業層及安全設施的搭設與一般雙排扣件式鋼管夾腳手架要求相同。

5、在沒榀承力架的兩側各裝一個導向拉固圈，一端與預埋螺栓連接，另一端套在平衡于立桿的導管上。導向滑輪在沒榀承力架處均裝一個，固定于內立桿上。

提升架提升前應作全面的安全檢查，而后通過電控柜開動提升機進行整體提升，要求同步     差不超過5cm。當提升至施工預定位置時，進行單機微調，使托架達到水平，再將承力架、拉桿與建筑物連接，固定后方可放松爬架電動葫蘆。在整個提升過程中，所有操縱人員均需要可靠的通訊聯絡。

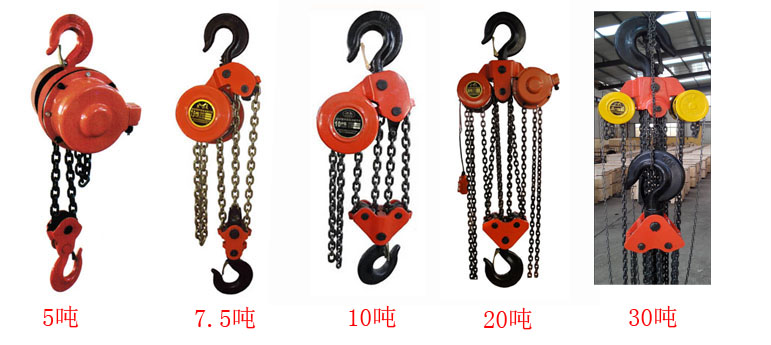

下圖為慢速爬架電動葫蘆以及群吊電動葫蘆，一般在建筑提升架爬架中常用的為10噸以下的葫蘆。
