在一些鋼材廠鋼材的起重搬運，平整的機械零部件及各種模具的安裝和搬運等工作都會用到永磁吸盤，永磁吸盤也就是常說的永磁吸吊器、永磁起重器，有手動型永磁起重器和全自動永磁起重器之分，采用當代高性能Nd-Fe-B磁性材料釹鐵硼，使之體積更小、自重更輕、吸持力更強，獨特磁路設計，剩磁幾乎為零。安全系數高，大拉脫力是額定起重力的2.8倍-4倍。

重力開關式永磁吸盤1995年3月試制工程，該設備克服了電磁吸盤存在的斷電保護，磁滯，拖纜作業等缺點填補了國內空白。該機在某廠的毛坯準備，焊接，機加工等工段進行了試用，經有關部門檢測表明，性能穩定，安全儲備系數達1.6（對鋼塊），吸盤關閉后無鐵屑吸附，達到產品標準要求。

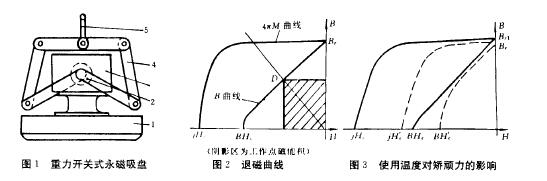

1、結構型式與工作原理

磁材選用

退磁曲線的矩形度和大磁能積是磁材選用的重要指標。圖2所示，具有良好矩形度的退磁曲線（B-曲線）直線段的斜率與恢復磁導率很接近。因此吸盤磁系開路工作點為D點，而閉路時工作點則沿斜線上移至Br點，可見永磁吸盤不存在電磁鐵在脫放重物時的磁滯現象，在工作氣隙很小時（如吸鋼塊），永磁吸盤大吸力與磁材的工作點磁能積成證詞。由此可見，磁材的矩形度和大磁能積直接關系到吸盤磁系的動態性能及其穩定。

使用溫度與矯頑力

就現有的磁材生產技術水平而言，耐熱型永磁吸盤的使用溫度一般為200℃，高可達300℃，使用溫度的變化對磁材性能產生的損失，包括可逆和不可逆損失。其中不可逆損失能夠在磁材的穩定處理過程中去除，從圖3可見矯頑力jHc對使用溫度時敏感的。磁材矯頑力jHc相當于電磁鐵的理論磁化強度，它的大小不僅影響前面提到的矩形度和大磁能積，也決定了工作點的性質，即工作點是否保持在B-曲線的拐點之上。因此，若永磁吸盤有耐熱要求時，磁材應具有足夠大的矯頑力，以保證在使用溫度變化時其工作點的性質不變。

磁能利用率

永磁吸盤磁系的有效磁能與漏磁磁能之比稱為磁能利用率。由于特殊的磁系設計型式，漏磁磁導降低到小程度；并且吸盤外殼作為磁系的一部分，對外界無漏磁，大大提高了磁能利用率。

這種永磁吸盤不僅克服了電磁吸盤的缺點，實現了無電作業，而且結構簡單，操作靈活，起重能力大，使用安全；吸盤磁系具有無漏磁，抗外界電磁干擾等特點，工作性能穩定，是冶金、造船、機加等行業經濟使用的磁性起重器。
