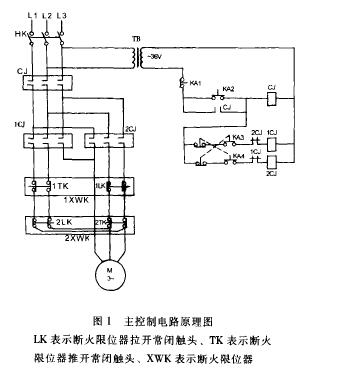

我國的鋼絲繩電動葫蘆經歷了仿造、發展、提高三個階段，CD、MD型電動葫蘆為我國目前產量大、廣泛適用的第二代電動葫蘆，其與AS葫蘆比較大缺點是只有上下雙向限位無措相序保護功能。根據JB9009-1999鋼絲繩電動葫蘆安全規程，要求電動葫蘆應具有錯相保護功能。鑒于以上情況，設計了一種斷火和錯相保護作用的斷火類型的相序保護電路，與斷控類型的相序保護電路比較可靠性更高，即使在交流接觸器出現粘連或因檢修過程中出現主回路錯相均能有效，可靠地得到保護。

斷火功能

CD、MD型電動葫蘆利用導繩器的橫向移動推動拉桿碰觸斷火限位器IXWK，斷火限位器因受拉桿拉力推力作用分別切斷起升電機正反向電源，從而達到斷火限位功能。

錯相保護功能：

CD、MD型電動葫蘆利用導繩器的橫向移動先推或拉斷火限位器IXWK，當電源相序接錯時，即使到達限位置，起升電機仍將繼續運轉一段距離后再推動或拉動斷火限位器2XWK，使錯相電路切斷，電機停止運轉，達到錯相保護功能。
